​变频器的调速方法

变频器的调速方法

1面板控制调速

变频器设置：

P0-02

命令源选择

操作面板命令通道

0

P0-03

主频率源X选择

面板电位器

4

接线

2外接按钮加电位器调速

变频器设置

P0-02

命令源选择

端子命令通道

0

P0-03

主频率源X选择

AI1

2

P4-00

DI1端子功能选择

正转运行

1

P4-01

DI2端子功能选择

反转运行

2

P4-11

端子命令方式

两线式1

0

接线

3 PLC模拟量控制

变频器设置

P0-02

命令源选择

通讯命令通道

0

P0-03

主频率源X选择

AI1

2

Pd-00

通讯波特率

9600

6005

Pd-01

MODBUS数据格式

无校验

3

Pd-02

本机地址

1

1

Pd-05

MODBUS通讯数据格式

标准通讯协议

31

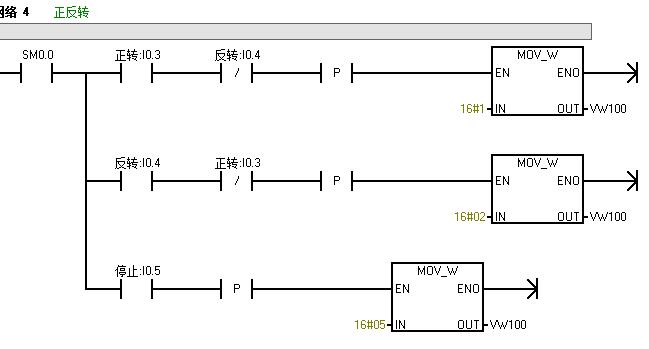

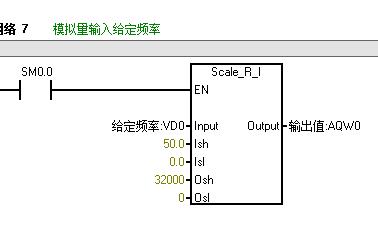

PLC程序编写

接线

5变频器的多段速控制

5变频器的多段速控制

P0-02

命令源选择

端子命令通道

1

P0-03

主频率源X选择

多短指令

6

Pd-00

通讯波特率

9600

6005

P4-00

DI1端子功能选择

正转运行命令

1

P4-01

DI2端子功能选择

多段指令端子1

12

P4-02

DI3端子功能选择

多段指令端子2

13

P4-11

端子命令方式

两线式1

0

PC-00

多段指令0

-100%-100%

20

PC-01

多段指令1

-100%-100%

30

PC-51

多段指令给定方式

功能码PC-00给定

0

接线
