电机的三相电接线方式很多电工都不是很清楚，今天给大家讲解一下，下面我们就用最常规的三相异步电动机接线方法来给大家讲解电机怎么接三相电。

电机的接线方法无外乎以下两种

第一种为星形（Y）接法，电机内部三相定子绕组的首或尾端连接，另一端三相分别通入U.V.W三相交流电运行，适用于三千瓦及以下的三相异步感应式电动机。

其实就是把电机线圈末端全部接在一起。

就是把U2，v2，w2接在一起。

第二种为三角形（△）接法，即将三相定子绕组的首尾对应连接，第一相绕组的首端与第三相绕组的尾端连接可视为U相，第二绕组首端与第一绕组的尾端相连接可为V相，第三绕组首端与第二绕组的尾端相连接可为W相，分别通入U.V.W三相交流电源运行，适用于4kw及以上的三相异步感应式电动机。但对电动机的接线方法应按实际铭牌接线为准。

简单来说就是首尾相连，u2接w1，w2接v1，v2接u1

星形接法电动机线圈通过的是220V。（电压低降低启动电流）

三角形接法电动机线圈通过的是380V。

目前，我国三相异步电动机功率在3KW以下的一般用星形接法，4KW及以上时，均采用三角形接法，以利广泛采用星—三角降压起动。

三相电机接线图

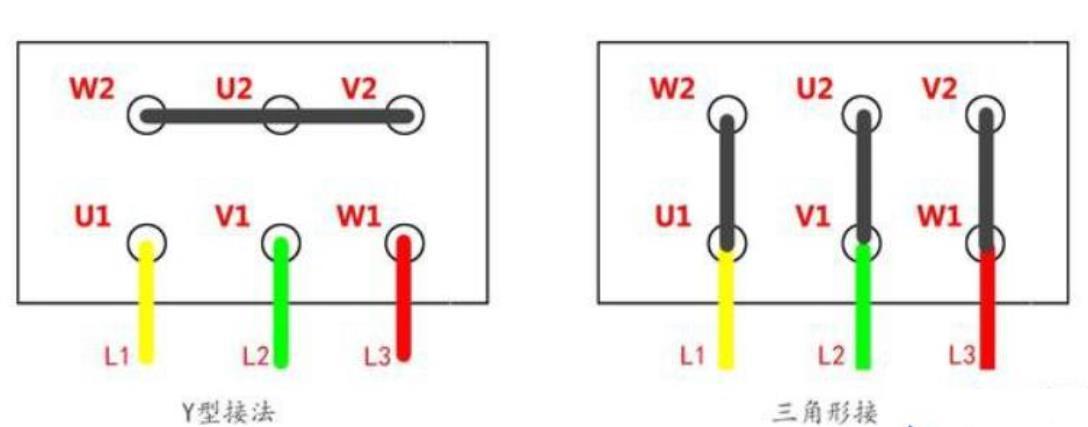

电机三相绕组完全引到端盖上连接，端盖内有6个头，下面3个头连在一起，是星形连接，上面3个头分别引出3条线；垂直连接上下两头，是三角形连接，分别引出三条线。

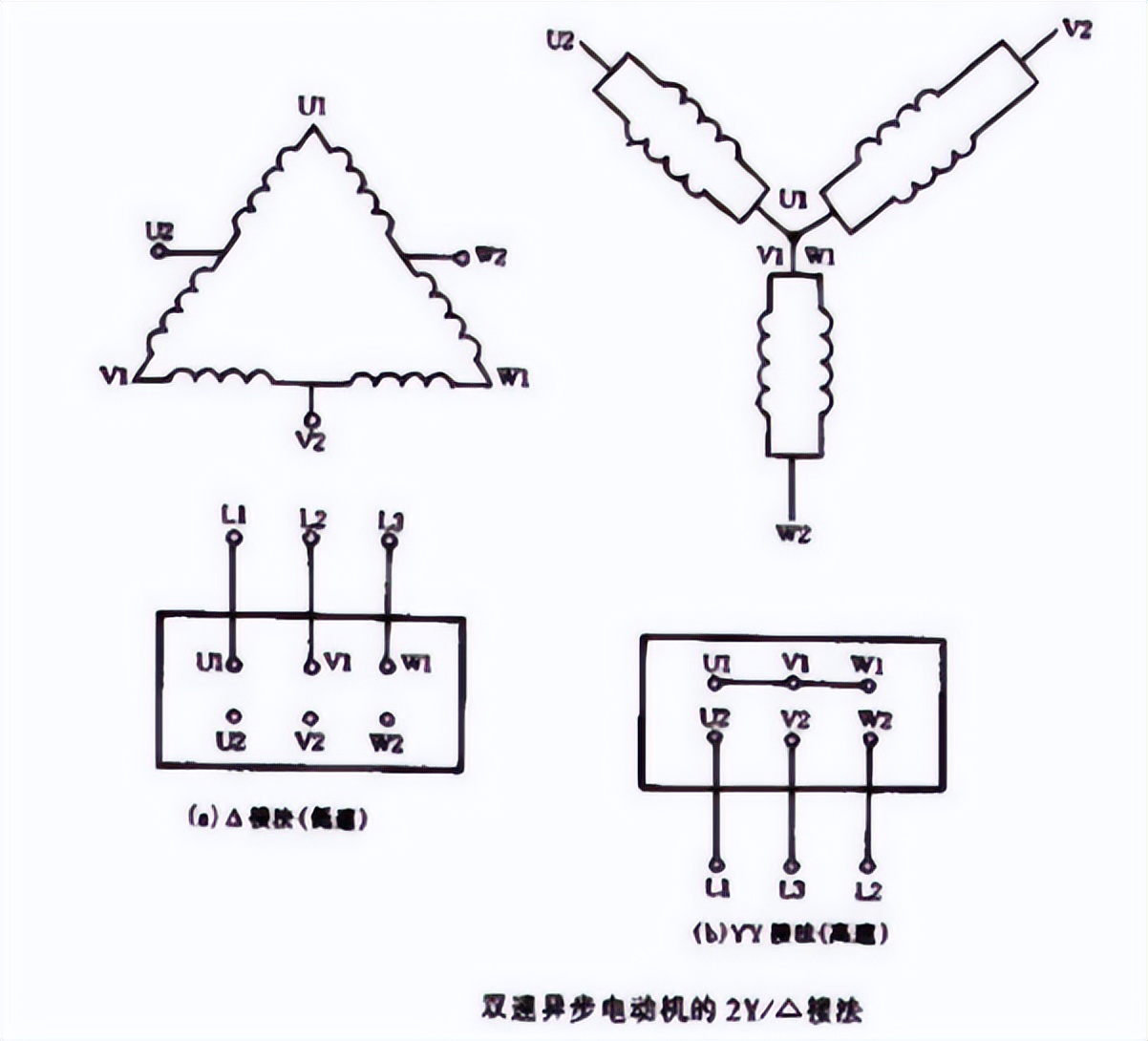

以下为电路接线图：
